 Tạo mẫu ký hiệu cao độ trong Revit 2009

Go down
4 posters
Tác giảThông điệp
Admin
Admin
Admin


Tổng số bài gửi : 1649
Points : 3721
Reputation : 194
Join date : 07/04/2009

Tạo mẫu ký hiệu cao độ trong Revit 2009 Empty
Bài gửiTiêu đề: Tạo mẫu ký hiệu cao độ trong Revit 2009   Tạo mẫu ký hiệu cao độ trong Revit 2009 I_icon_minitime4/9/2010, 10:55

Một số thao tác để thay đổi cách hiển thị Level trong Revit

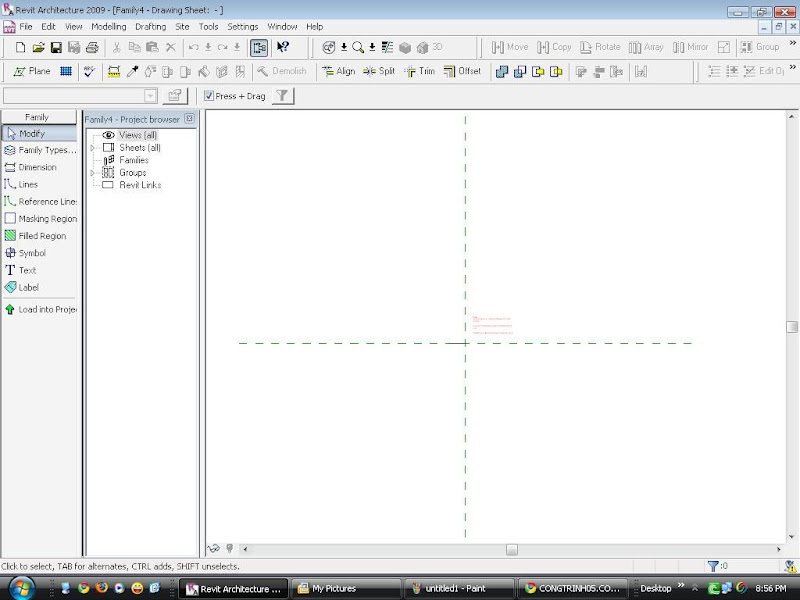

1. Vào File => New => Family => Annotations => M_Level Head => Open

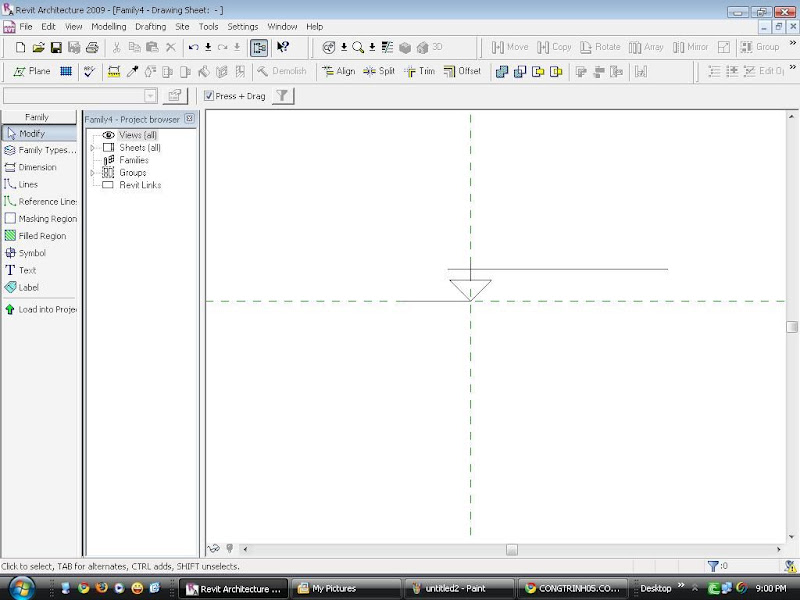

2. Line => Vẽ hình gì mình muốn... ở đây là mình vẽ ghi chú cao độ hay dùng

3. Click Filled Region sẽ hiện ra bảng Sketch

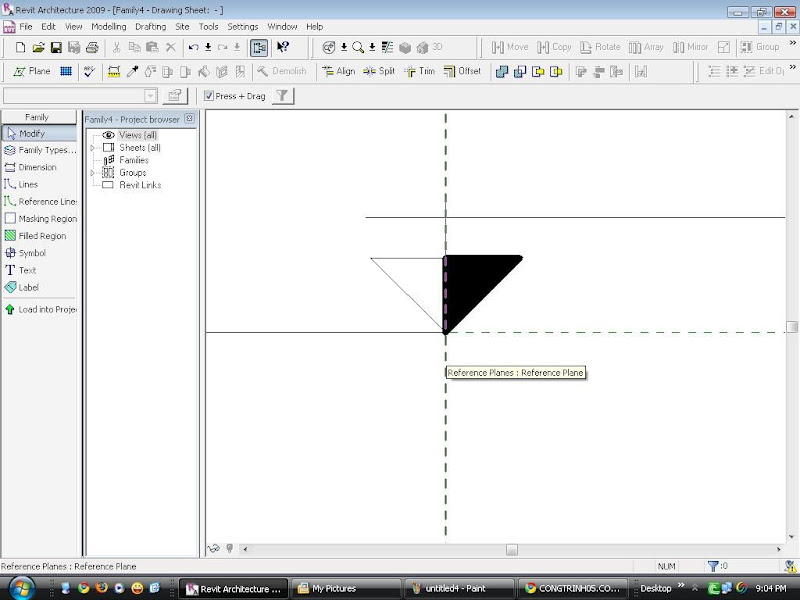

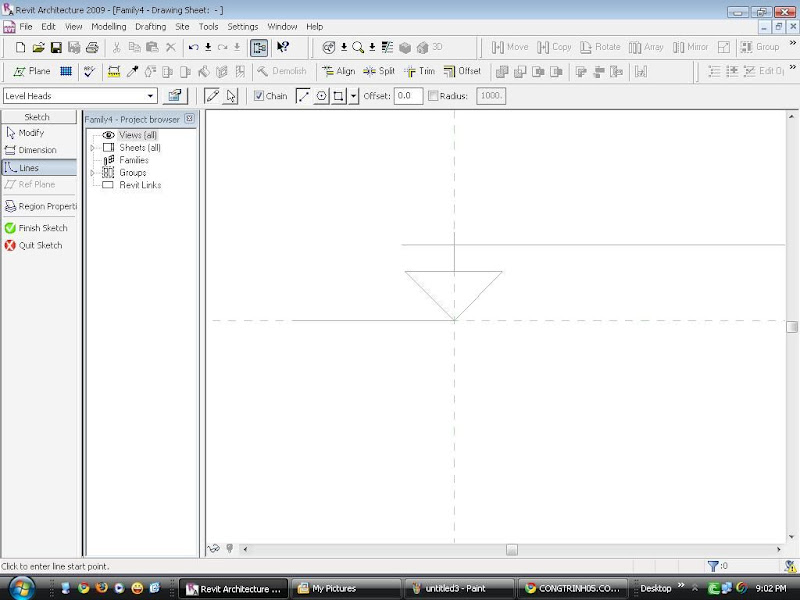

4. Dùng Line vẽ nửa tam giác => Finish Sketch

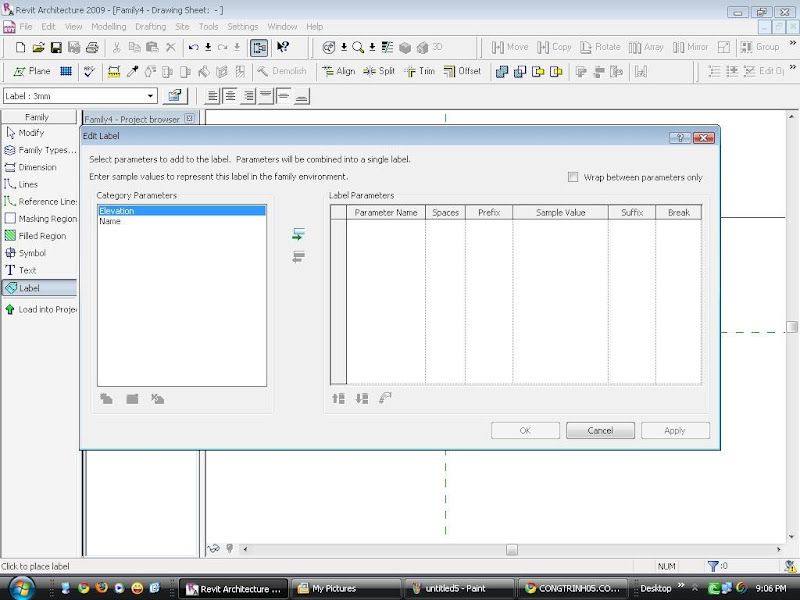

5. Click Label => click bất kỳ trong khung Drawing sẽ có bảng hiện ra như sau:

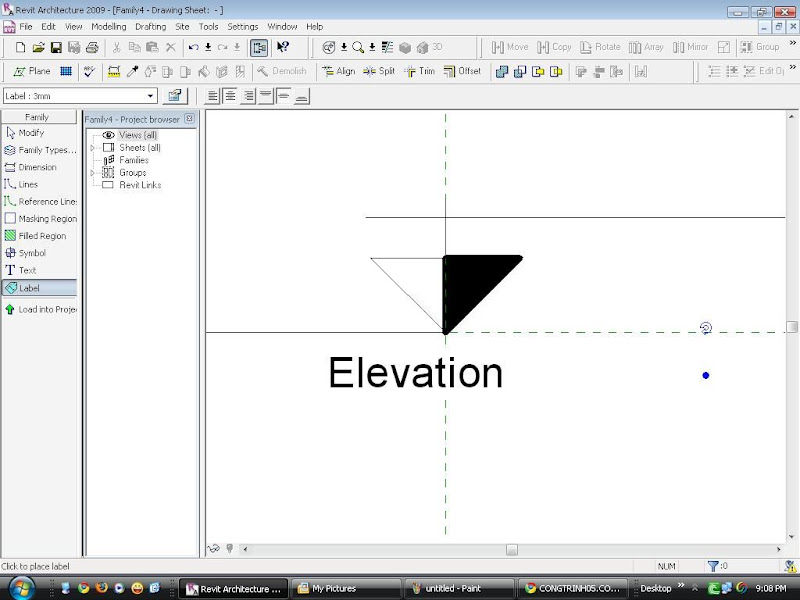

6. Chọn Elevation => click vào biểu tượng có hình mũi tên màu xanh để add => Ok sẽ được như sau:


7. Làm tương tự đối với Name

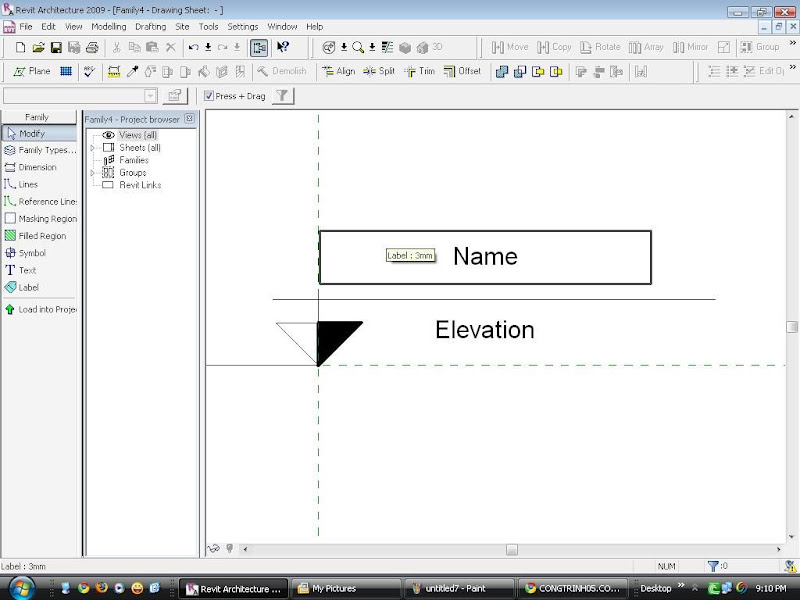

8. Di chuyển Elevation và Name như hình này:

9. File => Save As và đặt tên cho cái Family này... vd: VN Level Head => Save
10. Click vào Load into Project và chọn cái Project mình đang làm.
11. Click vào Level bất kỳ trên mặt đứng

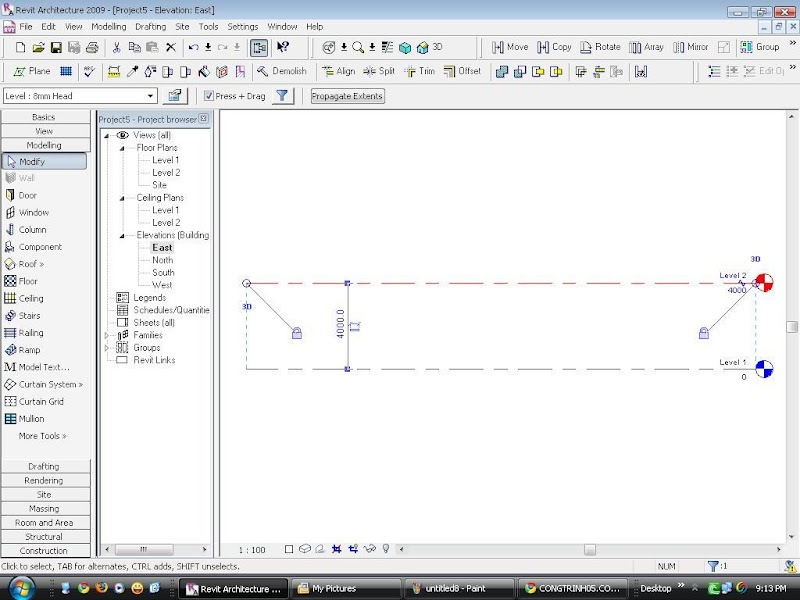

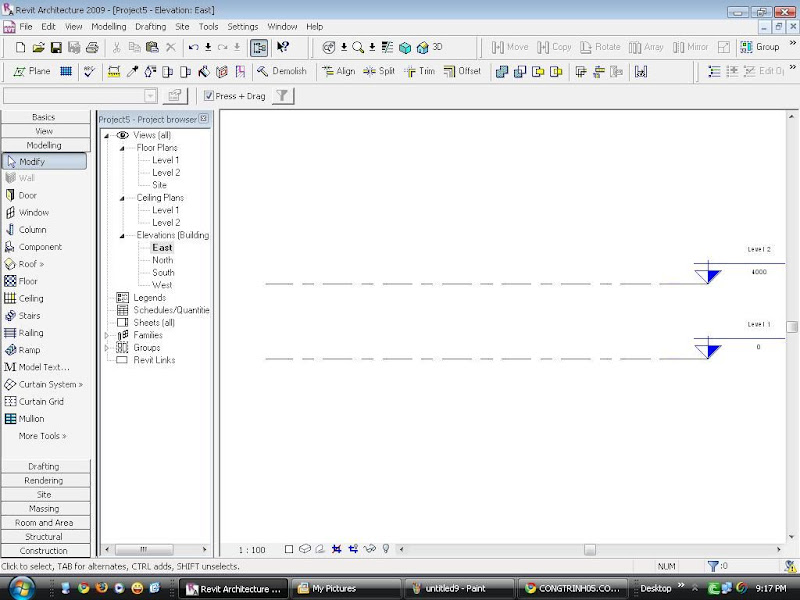

12. Vào Element Properties => Edit New => Click vào Symbol ( trong Graphics) và chọn cái Family mình vừa mới làm => Ok tất cả để thấy kết quả


Đây là cách thay đổi hình ảnh ghi chú Level mặc định của Revit... các bạn có thể thay đổi bất kỳ các ghi chú của Revit như dấu cắt, khoang tròn của trục định vị... bằng cách tạo các Family tương ứng...


Về Đầu Trang Go down
https://th3d.forumvi.com
hungam




Tổng số bài gửi : 24
Points : 40
Reputation : 0
Join date : 09/02/2011

Tạo mẫu ký hiệu cao độ trong Revit 2009 Empty
Bài gửiTiêu đề: Re: Tạo mẫu ký hiệu cao độ trong Revit 2009   Tạo mẫu ký hiệu cao độ trong Revit 2009 I_icon_minitime15/3/2014, 00:18

Thưa thầy cho em hỏi, em tao một ký hiệu mặt cắt mới, nhưng không thể Load in Prọject để sử dụng được.
Em cám ơn thầy !!!
Trang web này chưa được xếp hạng
Về Đầu Trang Go down
Admin
Admin
Admin


Tổng số bài gửi : 1649
Points : 3721
Reputation : 194
Join date : 07/04/2009

Tạo mẫu ký hiệu cao độ trong Revit 2009 Empty
Bài gửiTiêu đề: Re: Tạo mẫu ký hiệu cao độ trong Revit 2009   Tạo mẫu ký hiệu cao độ trong Revit 2009 I_icon_minitime20/3/2014, 09:36

hungam đã viết:
Thưa thầy cho em hỏi, em tao một ký hiệu mặt cắt mới, nhưng không thể Load in Prọject để sử dụng được.
Em cám ơn thầy !!!
Trang web này chưa được xếp hạng
Bạn nói ngắn gọn thế làm sao trả lời bạn được.
Bạn phải nói rõ, bạn tạo thư viện như thế nào, khi load vào dự án, bạn làm tiếp theo thế nào, phần mềm báo lỗi gì? nghĩa là bạn phải trình bày các bước bạn thực hiện để mọi người xem bạn thực hiện có đúng các bước không chứ.
Về Đầu Trang Go down
https://th3d.forumvi.com
hungam




Tổng số bài gửi : 24
Points : 40
Reputation : 0
Join date : 09/02/2011

Tạo mẫu ký hiệu cao độ trong Revit 2009 Empty
Bài gửiTiêu đề: Re: Tạo mẫu ký hiệu cao độ trong Revit 2009   Tạo mẫu ký hiệu cao độ trong Revit 2009 I_icon_minitime20/3/2014, 22:11

Em mở New Family, và lựa chọn mở M_Section Head, rồi tiến hành vẽ bình thường như tạo cos cao độ Level, sau đó em Save lại, và Load in Project vao Dự án nhưng không tìm thấy trong Type Properties
Về Đầu Trang Go down
Admin
Admin
Admin


Tổng số bài gửi : 1649
Points : 3721
Reputation : 194
Join date : 07/04/2009

Tạo mẫu ký hiệu cao độ trong Revit 2009 Empty
Bài gửiTiêu đề: Re: Tạo mẫu ký hiệu cao độ trong Revit 2009   Tạo mẫu ký hiệu cao độ trong Revit 2009 I_icon_minitime21/3/2014, 10:26

Bạn thiếu từ bước 11 đến bước 12 trong bài tôi đăng ở trên.
Khi đã đưa thư viện ký hiệu vào dự án, bạn phải thực hiện tạo kiểu ký hiệu mới:
1- Nhấn vào ký hiệu đã có.
2- Nhấn Edit Type.
3- Hộp thoại hiện ra, nhấn chọn thư viện ký hiệu tại ô Symbol.
4- Nhấn OK.
Về Đầu Trang Go down
https://th3d.forumvi.com
hungam




Tổng số bài gửi : 24
Points : 40
Reputation : 0
Join date : 09/02/2011

Tạo mẫu ký hiệu cao độ trong Revit 2009 Empty
Bài gửiTiêu đề: Re: Tạo mẫu ký hiệu cao độ trong Revit 2009   Tạo mẫu ký hiệu cao độ trong Revit 2009 I_icon_minitime21/3/2014, 15:48

Vâng, em cảm ơn thầy
Về Đầu Trang Go down
hungam




Tổng số bài gửi : 24
Points : 40
Reputation : 0
Join date : 09/02/2011

Tạo mẫu ký hiệu cao độ trong Revit 2009 Empty
Bài gửiTiêu đề: Re: Tạo mẫu ký hiệu cao độ trong Revit 2009   Tạo mẫu ký hiệu cao độ trong Revit 2009 I_icon_minitime21/3/2014, 17:04

Thưa thầy, Cos cao độ tầng (M_Level Head) thì em hoàn toàn làm được như thầy hướng dẫn, nhưng khi tạo một ký hiệu mặt cắt mới (M_Section Head) thì em vào Element Properties không thấy chỗ nào Load dược nó ra.
Về Đầu Trang Go down
lehoaian58




Tổng số bài gửi : 12
Points : 16
Reputation : 2
Join date : 28/03/2014

Tạo mẫu ký hiệu cao độ trong Revit 2009 Empty
Bài gửiTiêu đề: Re: Tạo mẫu ký hiệu cao độ trong Revit 2009   Tạo mẫu ký hiệu cao độ trong Revit 2009 I_icon_minitime1/4/2014, 15:35

Cách tạo thư viện Section kg giống tạo level Head đâu bạn ..... Một Section bao giờ cũng có 3 thành phần là đầu, đuôi và đường mặt cắt .... Việc bạn tạo Section Head và load vào dự án mới chỉ xong đươc 1/2 công việc ..... bạn phải tiếp tục thiết lập một Section hoàn chinh gồm đủ 3 thành phần thì khi vào Type Properties bạn mới nhìn thấy nó .... và sử dụng được nhé ....!!!
Về Đầu Trang Go down
KTS DTDVT




Tổng số bài gửi : 5
Points : 5
Reputation : 0
Join date : 01/11/2014

Tạo mẫu ký hiệu cao độ trong Revit 2009 Empty
Bài gửiTiêu đề: Re: Tạo mẫu ký hiệu cao độ trong Revit 2009   Tạo mẫu ký hiệu cao độ trong Revit 2009 I_icon_minitime1/11/2014, 09:28

Thầy THIỆP cho em hỏi: revit 15 có tạo được mặt cắt theo đường gấp khúc không?và nếu tạo được xin thày chỉ cho em và các thành viên khác được rõ! Trân trọng! cám ơn thầy trước ạ!
Về Đầu Trang Go down
Admin
Admin
Admin


Tổng số bài gửi : 1649
Points : 3721
Reputation : 194
Join date : 07/04/2009

Tạo mẫu ký hiệu cao độ trong Revit 2009 Empty
Bài gửiTiêu đề: Re: Tạo mẫu ký hiệu cao độ trong Revit 2009   Tạo mẫu ký hiệu cao độ trong Revit 2009 I_icon_minitime1/11/2014, 20:44

KTS DTDVT đã viết:
Thầy THIỆP cho em hỏi: revit 15 có tạo được mặt cắt theo đường gấp khúc không?và nếu tạo được xin thày chỉ cho em và các thành viên khác được rõ! Trân trọng! cám ơn thầy trước ạ!
Đường cắt  gấp khúc theo kiểu nào? Nếu ngắt khúc hai đoạn song song nhau như hình dưới thì được.
Bạn dùng Split Segment.

Tạo mẫu ký hiệu cao độ trong Revit 2009 Sectio10
Về Đầu Trang Go down
https://th3d.forumvi.com
KTS DTDVT




Tổng số bài gửi : 5
Points : 5
Reputation : 0
Join date : 01/11/2014

Tạo mẫu ký hiệu cao độ trong Revit 2009 Empty
Bài gửiTiêu đề: Re: Tạo mẫu ký hiệu cao độ trong Revit 2009   Tạo mẫu ký hiệu cao độ trong Revit 2009 I_icon_minitime1/11/2014, 21:41

Vâng đúng rồi thầy ah!hiện tại thì trong nhiều thiết kế đang sử dụng loại mặt cắt kiểu này!
em cám ơn thầy!
Về Đầu Trang Go down
KTS DTDVT




Tổng số bài gửi : 5
Points : 5
Reputation : 0
Join date : 01/11/2014

Tạo mẫu ký hiệu cao độ trong Revit 2009 Empty
Bài gửiTiêu đề: Re: Tạo mẫu ký hiệu cao độ trong Revit 2009   Tạo mẫu ký hiệu cao độ trong Revit 2009 I_icon_minitime2/11/2014, 08:31

Trong thiết kế em hay sử dụng 1 mặt cắt phẳng và dùng section box thể hiện 1 phối cảnh cho mặt cắt đấy!vậy với đường cắt như của thầy em muốn có 1 mặt cắt 3d thì làm như thế nào?Section box có giải quyết được không thưa thầy?
Về Đầu Trang Go down
Admin
Admin
Admin


Tổng số bài gửi : 1649
Points : 3721
Reputation : 194
Join date : 07/04/2009

Tạo mẫu ký hiệu cao độ trong Revit 2009 Empty
Bài gửiTiêu đề: Re: Tạo mẫu ký hiệu cao độ trong Revit 2009   Tạo mẫu ký hiệu cao độ trong Revit 2009 I_icon_minitime6/11/2014, 15:40

KTS DTDVT đã viết:
Trong thiết kế em hay sử dụng 1 mặt cắt phẳng và dùng section box thể hiện 1 phối cảnh cho mặt cắt đấy!vậy với đường cắt như của thầy em muốn có 1 mặt cắt 3d thì làm như thế nào?Section box có giải quyết được không thưa thầy?
Mặt cắt này khi thể hiện trên 3D cũng chỉ có một bậc thôi.
Về Đầu Trang Go down
https://th3d.forumvi.com
KTS DTDVT




Tổng số bài gửi : 5
Points : 5
Reputation : 0
Join date : 01/11/2014

Tạo mẫu ký hiệu cao độ trong Revit 2009 Empty
Bài gửiTiêu đề: Re: Tạo mẫu ký hiệu cao độ trong Revit 2009   Tạo mẫu ký hiệu cao độ trong Revit 2009 I_icon_minitime7/11/2014, 10:23

Vâng em cám ơn thầy!chắc không có cách thể hiện được 2 bậc rồi! Rolling Eyes!
Về Đầu Trang Go down
Admin
Admin
Admin


Tổng số bài gửi : 1649
Points : 3721
Reputation : 194
Join date : 07/04/2009

Tạo mẫu ký hiệu cao độ trong Revit 2009 Empty
Bài gửiTiêu đề: Re: Tạo mẫu ký hiệu cao độ trong Revit 2009   Tạo mẫu ký hiệu cao độ trong Revit 2009 I_icon_minitime7/11/2014, 14:36

Bạn có thể tham khảo bài này:
https://th3d.forumvi.com/t1261-topic#3560
