 Tạo mái tôn trong Revit

Xem chủ đề cũ hơn Xem chủ đề mới hơn Go down
Tác giảThông điệp
Admin
Admin
avatar

Tổng số bài gửi : 1618
Points : 3649
Reputation : 195
Join date : 07/04/2009

Bài gửiTiêu đề: Tạo mái tôn trong Revit   20/9/2010, 09:36

Trong cấu tạo của mái nhà trong Revit chỉ là một tấm phẳng. Như bài “tạo ngói âm dương” chúng ta thấy họ đã dùng các thanh song (mullion) của mái kính làm ngói.
Tương tự, trong bài này, tác giả Shaun Van Rooyen (http://revitfamilies.blogspot.com) lại dùng hệ thống dầm làm tấm lợp. Cách làm như sau:

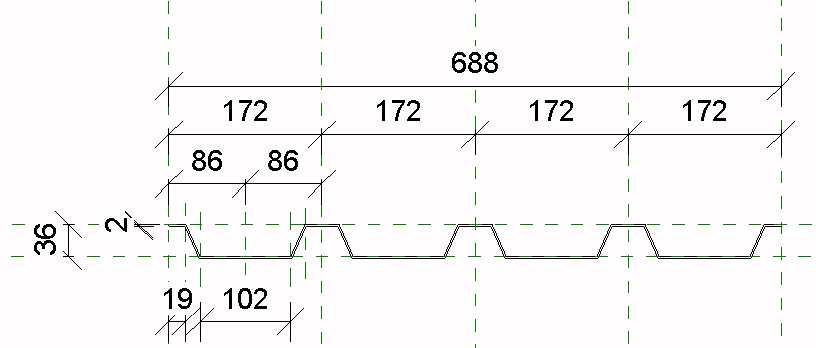

1-Dùng lệnh New Family, chọn tệp Metric Profile.rtf, vẽ biên dạng như hìn dưới và lưu trữ. Ví dụ : “bien dang mai ton”. Nhớ nơi đặt tệp này để sau này gọi ra.



2- Dùng lệnh New Family, chọn tệp Structural Framing - Beams and Braces.rft tạo dầm.
3- Tại màn hình tạo dầm, xóa khối hình chữ nhật đi (không xóa đường ở giữa, đường này chính là đường dẫn hướng trong lện tạo khối của dàm).

4- Dùng lệnh Sweep tạo khối dầm.
5- Nhấn nút Pick Path, chọn đường nằm ngang làm đường dẫn.


6- Nhấn nút Load Profile, chọn tệp biên dạng đã lưu lúc trước.
7- Kết quả được thanh dầm như có tiết diện như hình dưới.
8- Lưu trữ tệp mẫu, ví dụ : dam-mai-ton.

9- Mở bản vẽ thiết kế, tạo mái và cho bề dầy mái = 10mm.

10- Dùng lệnh Load Family để gọi tệp mẫu dầm vào dự án.
11- Chọn mặt mái làm mặt phẳng làm việc.
12- Ra lệnh tạo hệ thống dầm System Beams, vẽ biên dạng và hướng của dầm như hình dưới.
13-Cho giá trị khoảng cách giữa các thanh dầm là 688 (bằng bề rộng tấm tôn).


14- Chọn kiểu dầm là mẫu dầm vừa đưa vào.
15- Nhấn Finish Edit Mode, kết thúc tạo dầm. Nhưng đặc điểm của dâmg là luôn nằm bên dưới mặt phẳng làm việc nên bị lẫn vào mái như hình dưới.

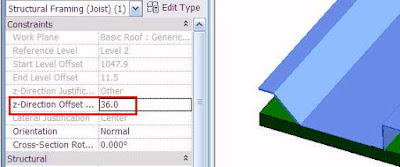

16-      Nhấn trái chuột vào dầm, cho z-Direction Offset =36, dầm nâng lên trên mái.


17-      Chuyển tất cả các thanh khác lên trên mái, kết quả chúng ta có mái tôn như ý.
ý.


Được sửa bởi Admin ngày 29/7/2016, 20:07; sửa lần 3.
Về Đầu Trang Go down
Xem lý lịch thành viên http://th3d.forumotion.net
vedauhaem10



Tổng số bài gửi : 4
Points : 7
Reputation : 3
Join date : 02/12/2010

Bài gửiTiêu đề: Re: Tạo mái tôn trong Revit   2/12/2010, 15:57

chào thầy , bài của thầy rất hay nhung ma em down k được , thầy có thể giúp em với
em vừa mới học revit 2011 mà tai liệu em k có ,còn di học thầy giáo dạy nhanh quá em không theo kiệp . Mong thầy và cac bạn chỉ gúp với .
chúc Thầy sức khỏe tốt.
Về Đầu Trang Go down
Xem lý lịch thành viên
vedauhaem10



Tổng số bài gửi : 4
Points : 7
Reputation : 3
Join date : 02/12/2010

Bài gửiTiêu đề: Re: Tạo mái tôn trong Revit   2/12/2010, 15:58

mail của em là : vedauhaem10@yahoo.com.vn
Về Đầu Trang Go down
Xem lý lịch thành viên
Admin
Admin
avatar

Tổng số bài gửi : 1618
Points : 3649
Reputation : 195
Join date : 07/04/2009

Bài gửiTiêu đề: Re: Tạo mái tôn trong Revit   2/12/2010, 17:27

Bạn bôi đen nội dung bài viết.
Nhấn phải chuột, chọn Copy
Mở phần mềm Word, nhấn phải chuột, chọn Paste.
Bài viết và hình ảnh được đưa sang trang word của bạn.
Như tôi paste sang đây này:
Thứ hai, ngày 20 tháng chín năm 2010


Tạo mái tôn sóng trong Revit 2011


Trong cấu tạo của mái nhà trong Revit chỉ là một tấm phẳng. Như bài “tạo ngói âm dương” chúng ta thấy họ đã dùng các thanh song (mullion) của mái kính làm ngói.
Tương tự, trong bài này, tác giả Shaun Van Rooyen (http://revitfamilies.blogspot.com) lại dùng hệ thống dầm làm tấm lợp. Cách làm như sau:
1-Dùng lệnh New Family, chọn tệp Metric Profile.rtf, vẽ biên dạng như hìn dưới và lưu trữ. Ví dụ : “bien dang mai ton”. Nhớ nơi đặt tệp này để sau này gọi ra.




2- Dùng lệnh New Family, chọn tệp Structural Framing - Beams and Braces.rft tạo dầm.
3- Tại màn hình tạo dầm, xóa khối hình chữ nhật đi (không xóa đường ở giữa, đường này chính là đường dẫn hướng trong lện tạo khối của dàm).

4- Dùng lệnh Sweep tạo khối dầm.
5- Nhấn nút Pick Path, chọn đường nằm ngang làm đường dẫn.


6- Nhấn nút Load Profile, chọn tệp biên dạng đã lưu lúc trước.
7- Kết quả được thanh dầm như có tiết diện như hình dưới.
8- Lưu trữ tệp mẫu, ví dụ : dam-mai-ton.

9- Mở bản vẽ thiết kế, tạo mái và cho bề dầy mái = 10mm.

10- Dùng lệnh Load Family để gọi tệp mẫu dầm vào dự án.
11- Chọn mặt mái làm mặt phẳng làm việc.
12- Ra lệnh tạo hệ thống dầm System Beams, vẽ biên dạng và hướng của dầm như hình dưới.

13-Cho giá trị khoảng cách giữa các thanh dầm là 688 (bằng bề rộng tấm tôn).


14- Chọn kiểu dầm là mẫu dầm vừa đưa vào.
15- Nhấn Finish Edit Mode, kết thúc tạo dầm. Nhưng đặc điểm của dâmg là luôn nằm bên dưới mặt phẳng làm việc nên bị lẫn vào mái như hình dưới.

16- Nhấn trái chuột vào dầm, cho z-Direction Offset =36, dầm nâng lên trên mái.

17- Chuyển tất cả các thanh khác lên trên mái, kết quả chúng ta có mái tôn như ý.
Về Đầu Trang Go down
Xem lý lịch thành viên http://th3d.forumotion.net
vedauhaem10



Tổng số bài gửi : 4
Points : 7
Reputation : 3
Join date : 02/12/2010

Bài gửiTiêu đề: Re: Tạo mái tôn trong Revit   6/12/2010, 08:20

cảm on ban nhiều nha , chuc ban tuần mới làm việc vui ve nha
Về Đầu Trang Go down
Xem lý lịch thành viên
vandong



Tổng số bài gửi : 9
Points : 13
Reputation : 0
Join date : 15/08/2013

Bài gửiTiêu đề: Re: Tạo mái tôn trong Revit   8/10/2013, 02:46

THầy ơi em load profile xong rồi trong hình chiếu left có tiết diện hình mái tôn rồi mà không save được thầy ạ. đó là do em làm sai ở đâu vậy thầy chỉ em với nó báo là CAN'T CREAT SWEEP . E cảm ơn thầy !
Về Đầu Trang Go down
Xem lý lịch thành viên
Admin
Admin
avatar

Tổng số bài gửi : 1618
Points : 3649
Reputation : 195
Join date : 07/04/2009

Bài gửiTiêu đề: Re: Tạo mái tôn trong Revit   8/10/2013, 09:24

Bạn xem lại lệnh Sweep.
1- Biên dạng phải nằm trên mặt phẳng làm việc của đường dẫn (path).
2- xem lại biên dạng đã khép kín chưa, có thừa thiếu nét không.
Về Đầu Trang Go down
Xem lý lịch thành viên http://th3d.forumotion.net
vandong



Tổng số bài gửi : 9
Points : 13
Reputation : 0
Join date : 15/08/2013

Bài gửiTiêu đề: Re: Tạo mái tôn trong Revit   8/10/2013, 11:10

Em cảm ơn thầy biên dạng vẽ bầng đường LINE phải không thầy?
Về Đầu Trang Go down
Xem lý lịch thành viên
vandong



Tổng số bài gửi : 9
Points : 13
Reputation : 0
Join date : 15/08/2013

Bài gửiTiêu đề: Re: Tạo mái tôn trong Revit   8/10/2013, 12:02

EM làm được rồi thầy ơi EM cảm ơn thầy nhiều Biên dạng của em Bị hở hì hì !!!
Về Đầu Trang Go down
Xem lý lịch thành viên
nvtaospkt



Tổng số bài gửi : 4
Points : 6
Reputation : 0
Join date : 20/03/2014

Bài gửiTiêu đề: Re: Tạo mái tôn trong Revit   20/3/2014, 14:11

Mình làm theo hướng dẫn nhưng không thành công, cho hỏi lúc vẽ biên dạng thì dùng line để vẽ hả?. Rồi biên dạng kín là sao , mình vẽ xong lưu xong nhưng dùng lẹnh sweep lại không hoàn thành được. help với
Về Đầu Trang Go down
Xem lý lịch thành viên
Admin
Admin
avatar

Tổng số bài gửi : 1618
Points : 3649
Reputation : 195
Join date : 07/04/2009

Bài gửiTiêu đề: Re: Tạo mái tôn trong Revit   20/3/2014, 18:07

nvtaospkt đã viết:
Mình làm theo hướng dẫn nhưng không thành công, cho hỏi lúc vẽ biên dạng thì dùng line để vẽ hả?. Rồi biên dạng kín là sao , mình vẽ xong lưu xong nhưng dùng lẹnh sweep lại không hoàn thành được. help với
Đúng rồi, bạn dùng lệnh Line để vẽ. Biên dạng kín là một hình khép kín nghĩa là rỗng ở giữa và các đường bao phải khép kín ví dụ như hình này hai đầu phải bịt kín:
Về Đầu Trang Go down
Xem lý lịch thành viên http://th3d.forumotion.net
nvtaospkt



Tổng số bài gửi : 4
Points : 6
Reputation : 0
Join date : 20/03/2014

Bài gửiTiêu đề: Re: Tạo mái tôn trong Revit   25/3/2014, 14:28

Ah mình hiểu rồi, nhưng mà mình chưa sửa cái hướng cho mái tôn được, nếu cái mái nhà như trên VD thì ok, Nhưng mà mái ntn thì không được AD a" />`, chỉ giáo với , tks
Về Đầu Trang Go down
Xem lý lịch thành viên
nvtaospkt



Tổng số bài gửi : 4
Points : 6
Reputation : 0
Join date : 20/03/2014

Bài gửiTiêu đề: Re: Tạo mái tôn trong Revit   25/3/2014, 14:29

[url=][/url]
Về Đầu Trang Go down
Xem lý lịch thành viên
Admin
Admin
avatar

Tổng số bài gửi : 1618
Points : 3649
Reputation : 195
Join date : 07/04/2009

Bài gửiTiêu đề: Re: Tạo mái tôn trong Revit   25/3/2014, 18:06

Bạn phải tạo hệ thống dầm vuông góc với chân mái.
Về Đầu Trang Go down
Xem lý lịch thành viên http://th3d.forumotion.net
holongsong3



Tổng số bài gửi : 20
Points : 20
Reputation : 0
Join date : 26/07/2013

Bài gửiTiêu đề: Re: Tạo mái tôn trong Revit   22/5/2014, 15:58

thầy ơi, cho e hỏi: sao e không thấy nút Load Profile? Làm sao để hiện nút Load Profile
Về Đầu Trang Go down
Xem lý lịch thành viên
Admin
Admin
avatar

Tổng số bài gửi : 1618
Points : 3649
Reputation : 195
Join date : 07/04/2009

Bài gửiTiêu đề: Re: Tạo mái tôn trong Revit   22/5/2014, 20:33

Sau khi tạo đường dẫn, bạn phải nhấn Finish, kết thúc tạo đường dẫn.
Tiếp theo tạo Profile, sẽ có nút đó.
Về Đầu Trang Go down
Xem lý lịch thành viên http://th3d.forumotion.net
holongsong3



Tổng số bài gửi : 20
Points : 20
Reputation : 0
Join date : 26/07/2013

Bài gửiTiêu đề: Re: Tạo mái tôn trong Revit   23/5/2014, 16:55

e thực hiện được đến bước 5, bước 6 không thực hiện được, mong thầy chỉ.e dùng dùng revit 2013
Về Đầu Trang Go down
Xem lý lịch thành viên
Admin
Admin
avatar

Tổng số bài gửi : 1618
Points : 3649
Reputation : 195
Join date : 07/04/2009

Bài gửiTiêu đề: Re: Tạo mái tôn trong Revit   24/5/2014, 15:44

Bạn không đọc chỗ tôi trả lời bạn à?
"Sau khi tạo đường dẫn, bạn phải nhấn Finish, kết thúc tạo đường dẫn.
Tiếp theo tạo Profile, sẽ có nút đó".
Về Đầu Trang Go down
Xem lý lịch thành viên http://th3d.forumotion.net
holongsong3



Tổng số bài gửi : 20
Points : 20
Reputation : 0
Join date : 26/07/2013

Bài gửiTiêu đề: Re: Tạo mái tôn trong Revit   14/11/2014, 14:19

thưa thầy, e đã làm được rồi, nhưng chưa xóa được mái cũ.nhờ thầy chỉ giùm 3 cách xóa mái cũ
Về Đầu Trang Go down
Xem lý lịch thành viên
Admin
Admin
avatar

Tổng số bài gửi : 1618
Points : 3649
Reputation : 195
Join date : 07/04/2009

Bài gửiTiêu đề: Re: Tạo mái tôn trong Revit   18/11/2014, 18:24

Bạn chọn mái và xóa đi, thế thôi.
Về Đầu Trang Go down
Xem lý lịch thành viên http://th3d.forumotion.net
holongsong3



Tổng số bài gửi : 20
Points : 20
Reputation : 0
Join date : 26/07/2013

Bài gửiTiêu đề: Re: Tạo mái tôn trong Revit   19/11/2014, 09:33

E chọn mái xóa đi thì phần tường bị tụt xuống như vi trí ban đầu trước khi dùng Attach Top/Base, không đưa được tường lên sát mái tôn mới vì không thấy hiện lệnh Attach Top/Base.
Về Đầu Trang Go down
Xem lý lịch thành viên
Admin
Admin
avatar

Tổng số bài gửi : 1618
Points : 3649
Reputation : 195
Join date : 07/04/2009

Bài gửiTiêu đề: Re: Tạo mái tôn trong Revit   19/11/2014, 15:04

Tất nhiên mái tôn không phải là Roof mà là hệ thống dầm - Beam system. Nếu muốn để tường như bình thường thì bạn ẩn - Hide mái đi.
Về Đầu Trang Go down
Xem lý lịch thành viên http://th3d.forumotion.net
