Bài gửiTiêu đề: Mô phỏng chuyển động của Ê tô trong Inventor 2011   16/11/2010, 21:00

Mô phỏng chuyển động của ETO....

Mình xin trình bày cách mô phỏng chuyển động của eto dùng dynamic simulation trong inventor

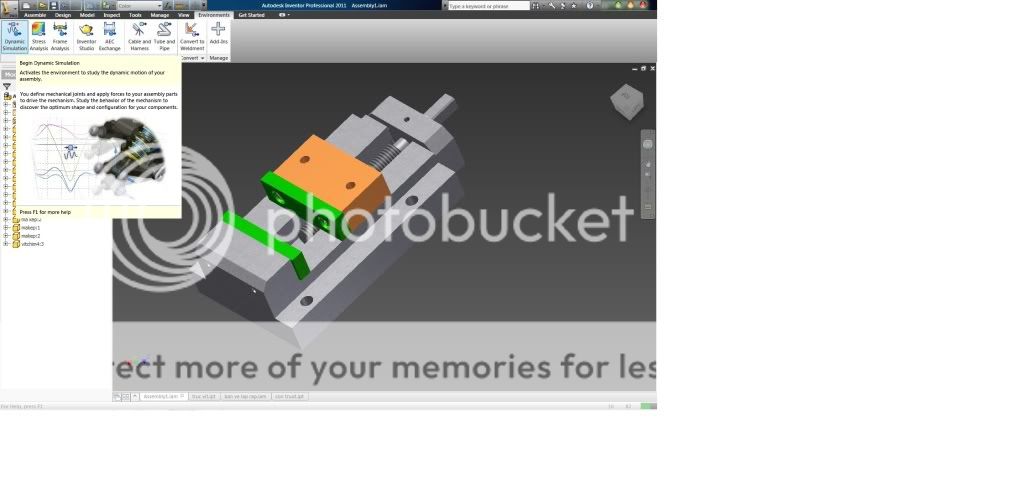

Đầu tiên ta chuyển từ môi trường vẽ lắp sang môi trường dynamic simulation

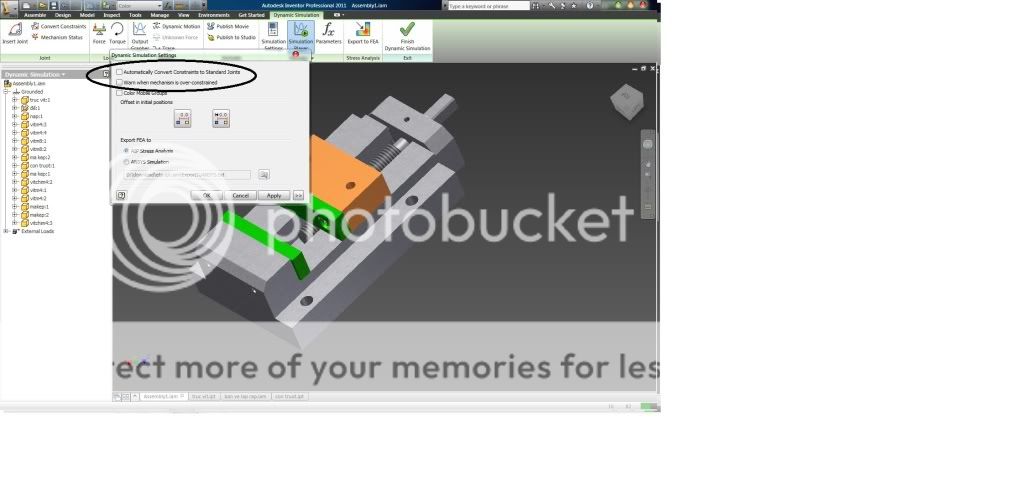

Tiếp theo vào simulation setting tích bỏ 2 ô đầu tiên rồi nhấn ok

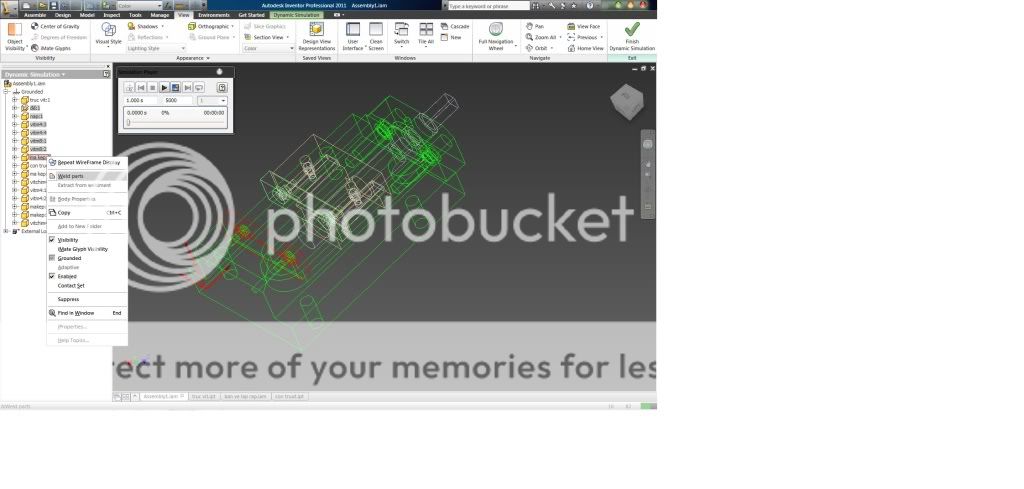

Tiến hành nhóm cách chi tiết đế, nắp, vitm4:3(và:4), vitm8, ma kep:2 vào một nhóm bằng cách giữ ctrl chọn các chi tiết đó và chuột phải chọn welded part

làm tương tự với nhóm còn lại như hình vẽ

Ta chọn convert constraints để tiến hành tạo các khớp đơn giản

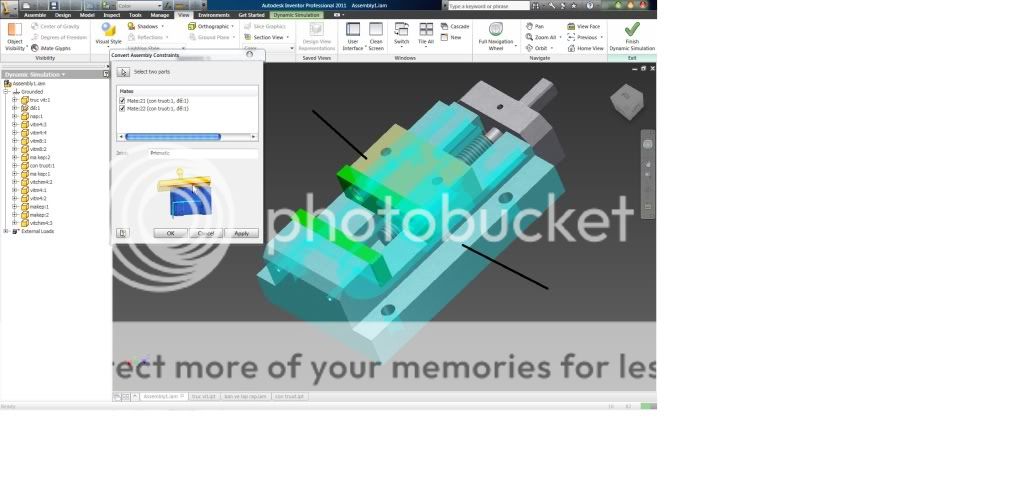

sau khi chọn hộp thoai convert constraints xuất hiện.Ta kích chuột vào 2 chi tiết con trượt và đế tạo khớp tịnh tiến sau đó apply

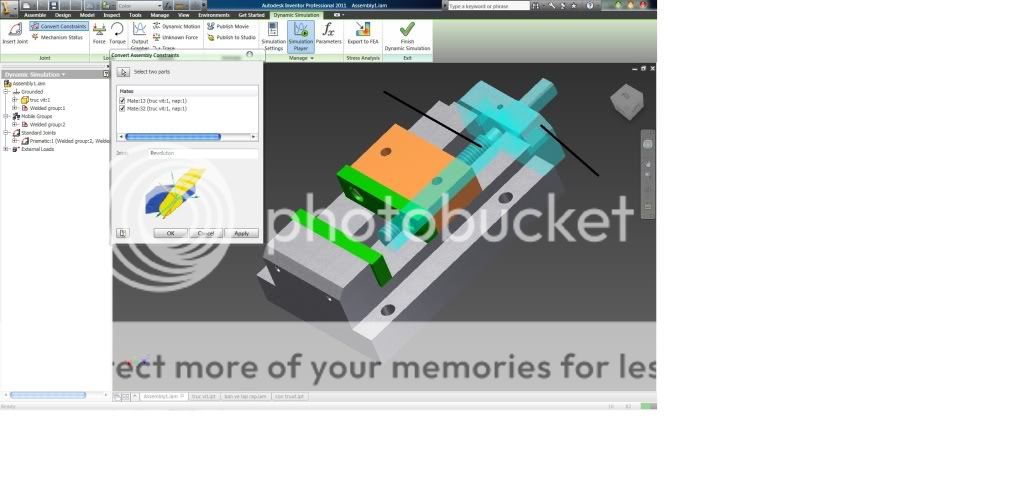

kích chuột vào 2 chi tiết trục vít và nắp tạo khớp quay cho trục vít

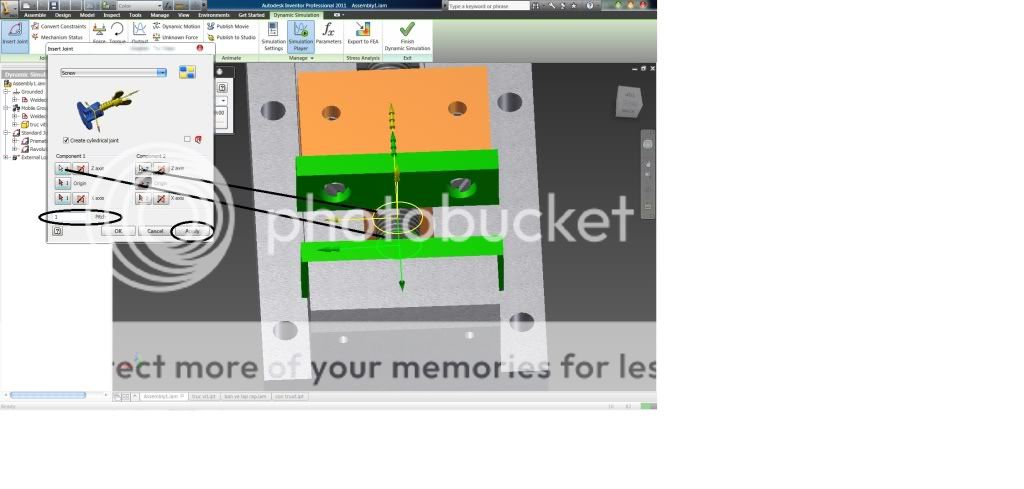

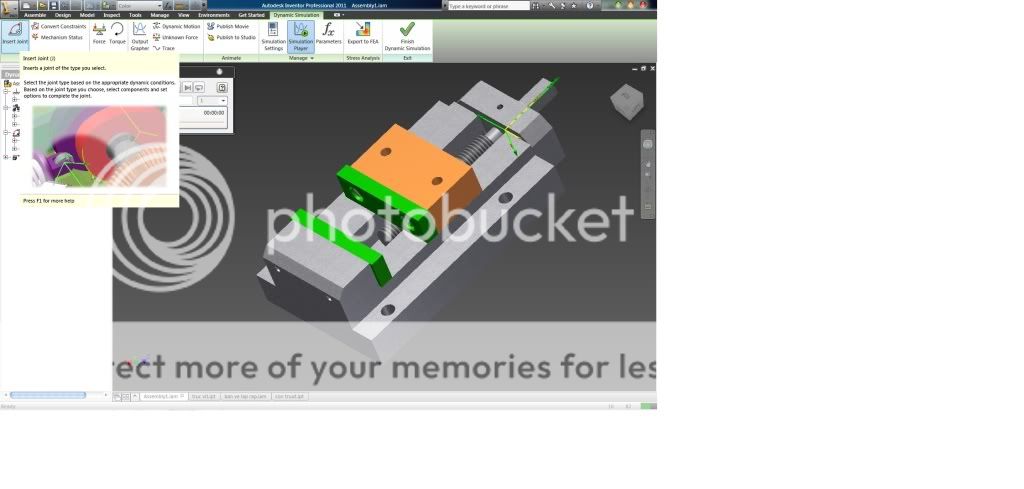

kích vào insert joints để tạo khớp vitme đai ốc (screw)

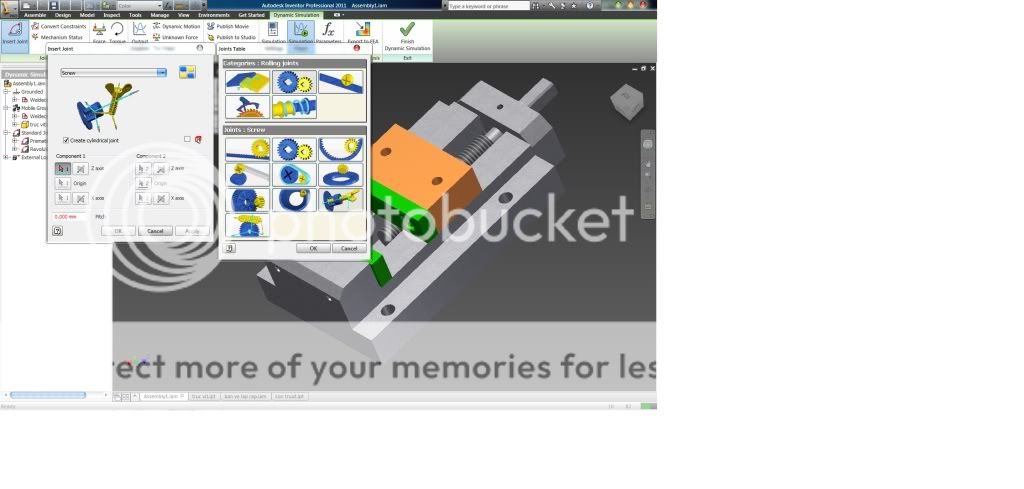

Phần component 1 chọn đường tròn ở mặt đầu của trục vít.Phần component 2 chọn đường tròn ở mặt đầu của chi tiết con trượt như hình vẽ.Tại ô pitch nhập 1

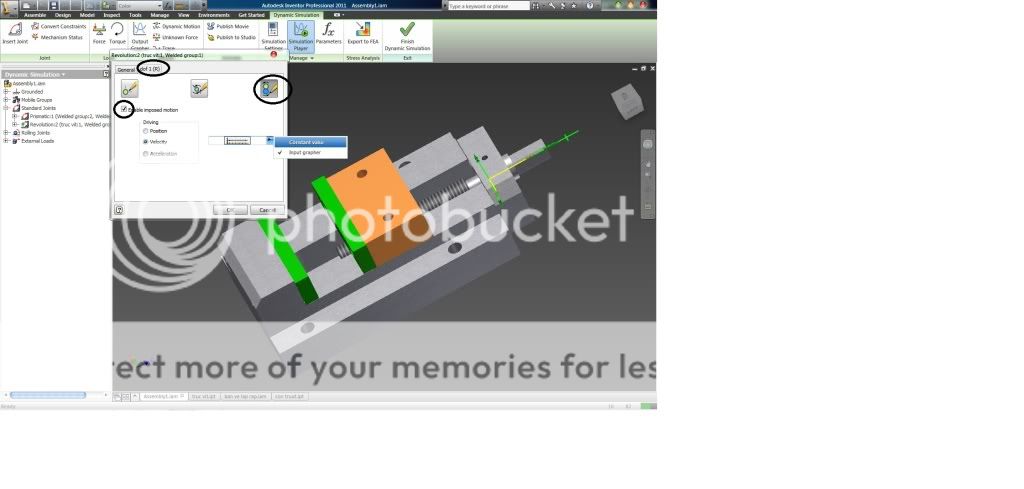

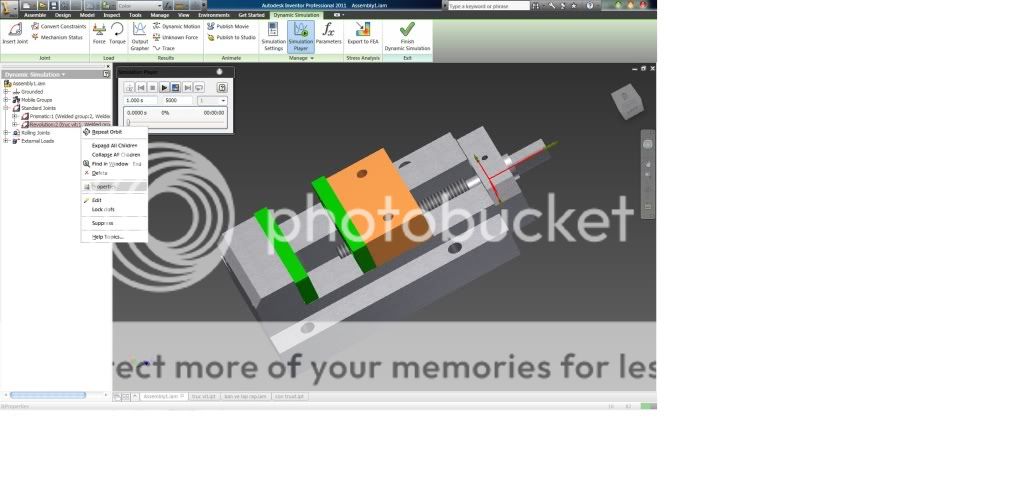

Sau khi đã tạo xong các khớp ta tiến hành tạo chuyển động quay cho trục vít.Kích chuột phải vào khớp revolution (giữa trục vít và welded group 1 ) chọn properties

1 hộp thoại xuất hiện ta kích chuột vào các chỗ như hình vẽ và nhập 576 vào ô constant value

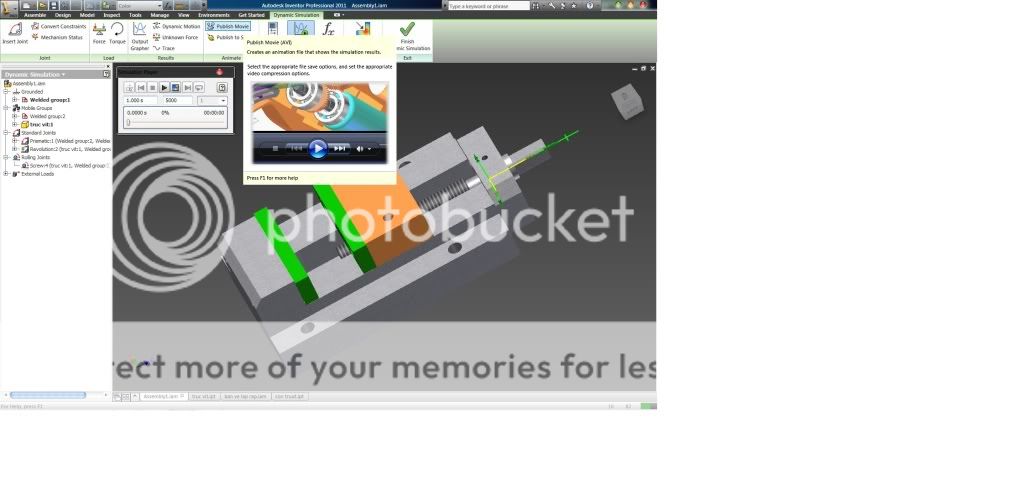

Tiêp theo ta tiến hành xuất file mô phỏng thành video.Kích chọn publish movie

Một hộp thoại xuất hiện để hỏi nơi lưu file mô phỏng và đuôi của file (ta chọn lưu file dạng .avi).Thấy xuất hiện hộp thoại như hình vẽ dưới.Ta chọn compressor là microsoft video 1 và kéo thanh compression quality lên 100.Nhấn ok

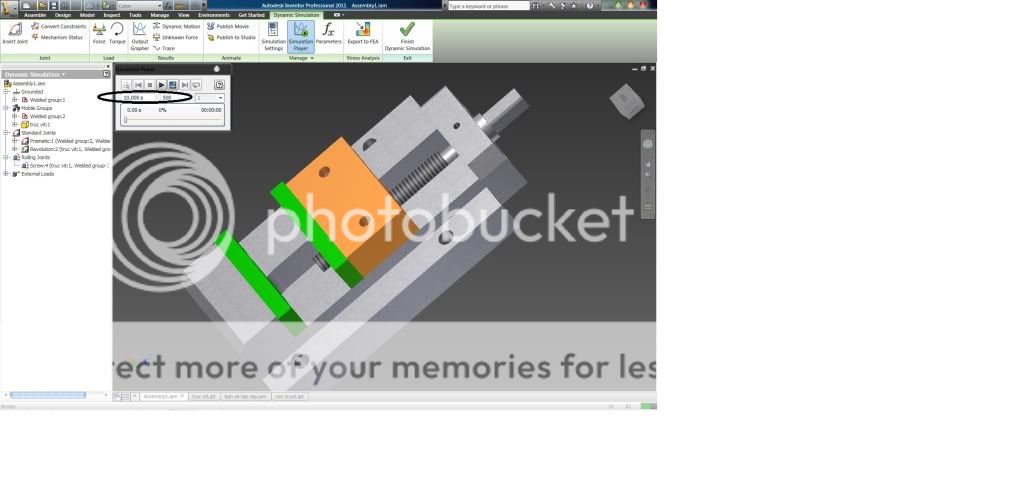

trong hộp thoại simulation player chọn các số như hình vẽ

Sang thanh view nhấn clean screen

Ta được

Nhấn nút play để thực hiện quá trình mô phỏng.
Cuối cùng ta được video như sau:
http://www.mediafire.com/?dxfhsm0tkqrwxzi
Trích bài viết của strangerain189- Member Hội Sử Dụng Phần Mềm CAD/CAM/CN-CAE 4CHaUI
