 Thiết kế hệ thống dầm trong Revit

Xem chủ đề cũ hơn Xem chủ đề mới hơn Go down
Tác giảThông điệp
Admin
Admin
avatar

Tổng số bài gửi : 1614
Points : 3641
Reputation : 195
Join date : 07/04/2009

Bài gửiTiêu đề: Thiết kế hệ thống dầm trong Revit   4/10/2009, 13:20

Nội dung:
- Thiết lập thông số cho hệ thống.
- Vẽ hệ thống.
- Thay đổi thông số của hệ thống đã thiết kế.

Xem tiếp


Được sửa bởi Admin ngày 25/8/2012, 20:39; sửa lần 1.
Về Đầu Trang Go down
Xem lý lịch thành viên http://th3d.forumotion.net
ntt_present



Tổng số bài gửi : 3
Points : 3
Reputation : 0
Join date : 08/08/2010

Bài gửiTiêu đề: Re: Thiết kế hệ thống dầm trong Revit   8/8/2010, 09:23

Cháu chào chú!

Chú ơi, mấy bài viết của chú ảnh bị mất rồi, k coi được. Chú cho cháu hỏi 1 vấn đề đc không ạ? Khi tao ra hệ thống dầm trong Rac, không hiểu sao, lúc tạo mặt cắt, thì hatch tường của cháu lại đè lên hatch dầm, tại sao lại như vậy và có cách nào giải quyết vấn đề này không ạ? Cháu xin cảm ơn chú!
Thank for shared!
Về Đầu Trang Go down
Xem lý lịch thành viên
Admin
Admin
avatar

Tổng số bài gửi : 1614
Points : 3641
Reputation : 195
Join date : 07/04/2009

Bài gửiTiêu đề: Re: Thiết kế hệ thống dầm trong Revit   8/8/2010, 11:22

Bạn đã cho tường vượt qua dầm lên sàn tầng trên rồi.
Bạn cho chiều cao tường chạm đến mặt dưới của dầm thôi.
Về Đầu Trang Go down
Xem lý lịch thành viên http://th3d.forumotion.net
luckymen



Tổng số bài gửi : 3
Points : 3
Reputation : 0
Join date : 21/10/2010

Bài gửiTiêu đề: Re: Thiết kế hệ thống dầm trong Revit   21/10/2010, 10:21

_Chào thầy ! Em đã thử dựng cái hình này nhưng dựng hoài ko được. Thầy hướng dẫn lại giúp em với.. Crying or Very sad Crying or Very sad
Về Đầu Trang Go down
Xem lý lịch thành viên
Admin
Admin
avatar

Tổng số bài gửi : 1614
Points : 3641
Reputation : 195
Join date : 07/04/2009

Bài gửiTiêu đề: Re: Thiết kế hệ thống dầm trong Revit   21/10/2010, 21:13

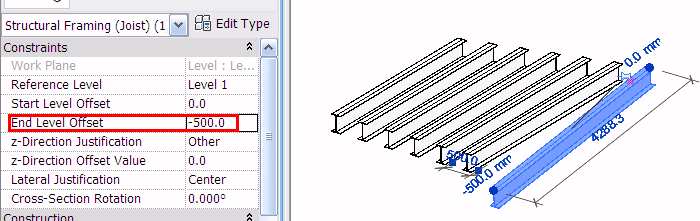

Bạn đã có hệ thống dầm như hình dưới.


Nhấn vào thanh cần thay đổi, nhấn bỏ ký hiệu pin (hình cuộn chỉ).


Cho giá trị Offset Level khác 0.


Bạn sẽ được như hình dưới.

chúc thành công!
Về Đầu Trang Go down
Xem lý lịch thành viên http://th3d.forumotion.net
luckymen



Tổng số bài gửi : 3
Points : 3
Reputation : 0
Join date : 21/10/2010

Bài gửiTiêu đề: Re: Thiết kế hệ thống dầm trong Revit   22/10/2010, 08:44

_Em cám ơn thầy. Em đã làm được rồi Very Happy Very Happy
Về Đầu Trang Go down
Xem lý lịch thành viên
tinhx2001



Tổng số bài gửi : 6
Points : 12
Reputation : 2
Join date : 20/07/2010

Bài gửiTiêu đề: Re: Thiết kế hệ thống dầm trong Revit   12/11/2010, 10:00

Chào Thầy!
Xin nhờ thầy giúp dùm em
em dang ve hệ thống dầm nhưng đến những đoạn cong cua tường thì không biz cách de dầm bo cong theo tường được?
Khi em ve 1 buc tường có độ nghiêng không có thẳng đướng thì không dùng len wall được, em dung lênh Creat/casework de vẽ, nhưng sau đó em muốn ốp chữa hay tranh len no ko nhận, xing thầy giúp dùm
Cam ơn thầy
Về Đầu Trang Go down
Xem lý lịch thành viên
Admin
Admin
avatar

Tổng số bài gửi : 1614
Points : 3641
Reputation : 195
Join date : 07/04/2009

Bài gửiTiêu đề: Re: Thiết kế hệ thống dầm trong Revit   12/11/2010, 15:56

1-Để vẽ được dầm cong, bạn phải dùng Revit 2011. Nếu dùng các phiên bản thấp hơn, bạn dùng công cụ Model In-Place để vẽ khối dầm lên bức tường cong đó.
2- Bạn không cần phải dùng Casework, bạn dùng Mass, vẽ một khối có mặt nghiêng theo phương thằng đứng 1 góc bạn muốn sau đó chuyển mặt đó thành tường bằng lệnh Wall by Face. Bức tường này sẽ có tính năng như bức tường bình thường.
Chúc thành công!
Về Đầu Trang Go down
Xem lý lịch thành viên http://th3d.forumotion.net
tinhx2001



Tổng số bài gửi : 6
Points : 12
Reputation : 2
Join date : 20/07/2010

Bài gửiTiêu đề: Re: Thiết kế hệ thống dầm trong Revit   12/11/2010, 22:37

Cảm ơm thầy!
Chúc thầy có nhiều sức khỏe
Về Đầu Trang Go down
Xem lý lịch thành viên
thanhlam13



Tổng số bài gửi : 6
Points : 10
Reputation : 0
Join date : 17/08/2012

Bài gửiTiêu đề: Re: Thiết kế hệ thống dầm trong Revit   25/8/2012, 15:29

thưa thầy nếu vẽ đỉnh tường chạm sàn thôi thì lúc xuất mặt đứng mặt bên làm sao để không thấy nét giữa tường và dầm ạ
Về Đầu Trang Go down
Xem lý lịch thành viên
Admin
Admin
avatar

Tổng số bài gửi : 1614
Points : 3641
Reputation : 195
Join date : 07/04/2009

Bài gửiTiêu đề: Re: Thiết kế hệ thống dầm trong Revit   25/8/2012, 20:43

Bạn có thể khắc phục bằng cách tạo vật liệu cho tường và dầm như nhau hoặc bạn có thể làm như bài này:
http://th3d.forumotion.net/t594-topic
Về Đầu Trang Go down
Xem lý lịch thành viên http://th3d.forumotion.net
