Bài gửiTiêu đề: Khai triển hình gò trong Inventor    15/11/2010, 17:43

Theo zech meslab.org.

Chào các bạn. Mình vừa thiết kế xong toàn bộ phần Đường ống áp lực cho công trình thuỷ điện Nho quế 3. Đây là hình ảnh tổng thể của nó:




Điều đáng nói ở đây là làm sao để chế tạo ra được nó. Đường kính ống khá lớn 5,0 m.
Để làm được nó trước tiên chúng ta phải tiến hành khai triển nó ra thành dạng tấm phẳng, sau đó tiến hành cắt tôn thép theo hình đã khai triển và dùng máy lốc tôn lốc thành sản phẩm hoàn chỉnh.
Bài này mình sẽ giới thiệu với các bạn phương pháp khai triển hình gò trong Inventor sau khi sản phẩm đã được thiết kế xong.

Giả sử mình muốn khai triển đoạn cút cong này:

Nó được ráp lại từ các đoạn ống khác nhau. Đây là đoạn đầu tiên của cút cong này:

Bây giờ ta tiến hành khai triển đoạn ống này. Các bạn chuyển sang môi trường sheetmetal, rồi sau đó thiết lập thông số chiều dày của ống thép. Ở đây tôi chọn thép dày 20 mm.

Sau khi đã thiết lập xong, các bạn cần tiến hành khoét một rãnh trên sản phẩm để tách nó ra:


Tiếp theo các bạn chọn công cụ Unfold để trải ống này ra:

Phần (A) ta chọn một trong 2 mặt phẳng màu vàng tại rãnh vừa khoét. Phần (B) ta chọn bề mặt ngoài của ống. Nhấn OK các bạn sẽ được một tấm phẳng được trải ra từ đoạn ống trên:

Hoàn thành!

Tiếp theo ta khai triển Cút chia nước:

Cút chia nước được chia ra thành nhiều đoạn khác nhau. Ta sẽ tiến hành khai triển 1 đoạn được chọn như trên hình:

Tiếp tục chuyển sang môi trường sheetmetal, rồi sau đó thiết lập thông số chiều dày của ống thép. Ở đây tôi chọn thép dày 30 mm.

Điều đặc biệt của hình này là hình mở nên không cần khoét rãnh như hình trên (Hình kín).

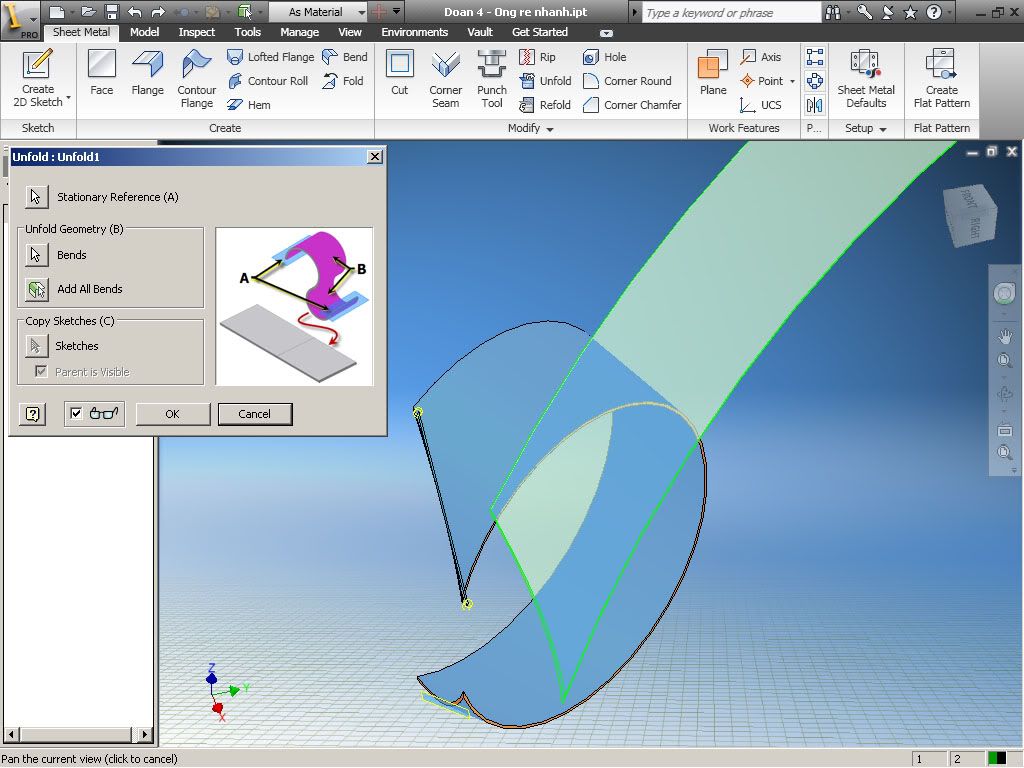

Sau khi đã thiết lập xong các thông số, ta nhấn Unfold để trải ống ra:


Phần (A) ta chọn một trong 2 mặt phẳng màu vàng ở 2 đầu ống. Phần (B) ta chọn bề mặt ngoài của ống. Nhấn OK các bạn sẽ được một tấm phẳng được trải ra từ đoạn ống trên:

Hoàn tất!
Chúc các bạn thành công! (Inventor 2010)
