 Assembly trong Solidwork

Xem chủ đề cũ hơn Xem chủ đề mới hơn Go down
Tác giảThông điệp
Admin
Admin


Tổng số bài gửi : 1599
Points : 3612
Reputation : 193
Join date : 07/04/2009

Bài gửiTiêu đề: Assembly trong Solidwork   28/11/2010, 13:34

Trong khi dựng Assembly trong SW với chiều chi tiết lắp ghép, mình thường đùng phương pháp sau muốn chia sẻ, hy vọng sẽ có ích cho 1 số bạn mới làm quen:

Chia nhỏ Assembly lớn thành các Assem nhỏ hơn;

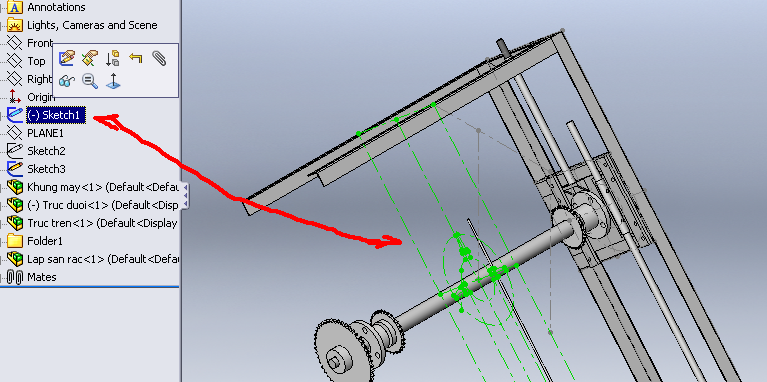

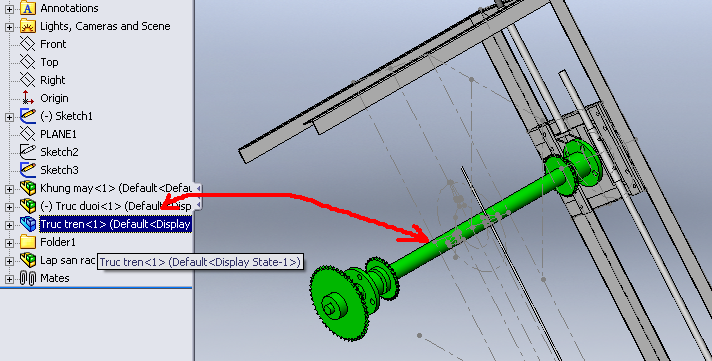

Sử dụng các sketch cơ sở cho lắp ghép( Trong sw2008 có công cụ Sketch layout). Các Assem bé sẽ tạo mate với sketch này để giảm mate giữa các part và assem, hơn nữa điểm lợi của sketch này là khi cần thay đổi kích thước của sketch này, các part và assem phụ sẽ thay đổi theo.




( Ghi chú: hình vẽ chỉ có tính chất minh hoạ)

Ai còn kinh nghiệm hay nào nữa hãy chia sẻ nhé.
Theo VTS meslab.org
Về Đầu Trang Go down
Xem lý lịch thành viên http://th3d.forumotion.net
laprevit



Tổng số bài gửi : 2
Points : 2
Reputation : 0
Join date : 02/01/2013

Bài gửiTiêu đề: Re: Assembly trong Solidwork   16/1/2013, 15:35

ai biết cách sử dụng create assembly trong revit structure 2013 chỉ em voi may a
Về Đầu Trang Go down
Xem lý lịch thành viên
laprevit



Tổng số bài gửi : 2
Points : 2
Reputation : 0
Join date : 02/01/2013

Bài gửiTiêu đề: Re: Assembly trong Solidwork   16/1/2013, 15:36

ai biết cách sử dụng create assembly trong revit structure 2013 chỉ em voi may a
Về Đầu Trang Go down
Xem lý lịch thành viên
Admin
Admin


Tổng số bài gửi : 1599
Points : 3612
Reputation : 193
Join date : 07/04/2009

Bài gửiTiêu đề: Re: Assembly trong Solidwork   17/1/2013, 17:37

Bạn vào nhầm mục rồi. Bài của bạn phải ở mục REvit Structure.
Về Đầu Trang Go down
Xem lý lịch thành viên http://th3d.forumotion.net
vosuthe



Tổng số bài gửi : 10
Points : 10
Reputation : 0
Join date : 11/04/2013

Bài gửiTiêu đề: Re: Assembly trong Solidwork   11/4/2013, 21:44

Các Bác ơi.em tự học soliwortk .cũng vẽ được nhiều hình rồi.Nhưng em có thắc mắc thế này: có một hình nhiều chi tiết .nếu mình vẽ từng chi tiết một và sau đó lắp vào thì thấy bất tiện quá.Các bác chỉ hướng vẽ như thế nào với.
Về Đầu Trang Go down
Xem lý lịch thành viên
vosuthe



Tổng số bài gửi : 10
Points : 10
Reputation : 0
Join date : 11/04/2013

Bài gửiTiêu đề: Re: Assembly trong Solidwork   11/4/2013, 21:48

ah .còn nữa .em làm ràng buộc chuyển động .ví dụ em cho động cơ xong,rồi cho nó chạy.nhưng em muốn khi cho động cơ hoạt động thì muốn các chi tiết khác cùng chuyển động tương đối nữa .em tìm tài liệu nhiều ma không thấy đâu .giúp em vơi.
Về Đầu Trang Go down
Xem lý lịch thành viên
t_hd88



Tổng số bài gửi : 1
Points : 1
Reputation : 0
Join date : 27/06/2011

Bài gửiTiêu đề: Re: Assembly trong Solidwork   17/5/2013, 09:19

hi ! chào mọi người !
mọi người giúp e cái này với ! e đang vẽ kết cấu hàn nhiều kết cấu có kích thước lớn phải chia nhỏ ra và dùng mã kẹp nối+ bu lông ( lắp ráp ngoài công trường )

Vấn đề là phải sử dụng rất nhiều mã kẹp + nhiều lỗ bu lông nếu mà vẽ riêng ra từng part và lắp ghép thì rất lâu , và nhiều khi sai số khi vẽ >> lỗ / mã kẹp và dầm không khớp không lắp ráp được !
[img][/img]
http://i793.photobucket.com/albums/y...ps4b2ddde0.jpg
