 Chỉnh sửa cầu thang trong Revit 2014

Xem chủ đề cũ hơn Xem chủ đề mới hơn Go down
Tác giảThông điệp
Admin
Admin


Tổng số bài gửi : 1604
Points : 3620
Reputation : 194
Join date : 07/04/2009

Bài gửiTiêu đề: Chỉnh sửa cầu thang trong Revit 2014   31/3/2013, 13:57

Modifying Stair Components Using Direct Manipulation Controls







Modify stair component shape and location by dragging controls.
After you select the stair for editing, and select a stair component, modification controls are available for direct manipulation of the component.

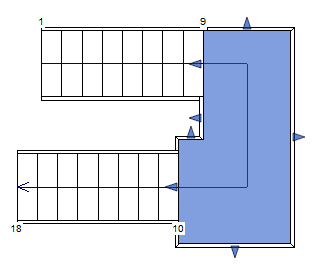

  • Select the stair, and click Modify | Stairs tabEdit panel (Edit Stairs).In stair assembly edit mode, riser index numbers display as a reference during editing. These numbers indicate the first and last riser in each run. The numbers update dynamically as changes are made to the stair.


  • Click to select the component to modify. (Press Tab to highlight a component if necessary in order to select it.)

    NoteIf you select a chain of connected components, such as runs and landings, the direct modification controls are not available.
  • Use the direct manipulation controls to modify the stair component. (See the table that follows for descriptions of the numbered direct manipulation controls illustrated below.)

    ControlModification Behavior
    1Drag the filled dot control (at the open run end) to reposition the end of the run and to add or remove treads/risers in any direction. (You cannot add treads/risers below the base level of the stair.)
    2Drag the arrow control at the run end along the stair path to add or remove steps. Modifying the run end with the arrow control maintains the stair height.
    3Drag the arrow shape control at one of the run edges to change the width of the run.
    4Drag the arrow control to modify the leg length of the landing where it is connected to a run. You can also use this control on landing edges to resize the landing.
    5Drag the square control on a winder run leg to move the leg. Winder steps are added/removed from the winder legs in the run to maintain the original stair height.
    6Drag the hollow dot control at the middle of a spiral run to change the radius.
Về Đầu Trang Go down
Xem lý lịch thành viên http://th3d.forumotion.net
Admin
Admin


Tổng số bài gửi : 1604
Points : 3620
Reputation : 194
Join date : 07/04/2009

Bài gửiTiêu đề: Re: Chỉnh sửa cầu thang trong Revit 2014   31/3/2013, 13:58

Chỉnh sửa đường đi của cầu thang:
Move a Run

Moving a run repositions the run by a multiple of the riser height value. Connected components, such as an automatic landing, stay joined, and the height of the stair assembly is maintained.

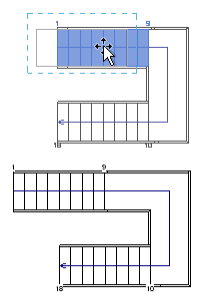

Select the run component, and drag it to the new location. In the following example, the run is moved to the left.

Về Đầu Trang Go down
Xem lý lịch thành viên http://th3d.forumotion.net
Admin
Admin


Tổng số bài gửi : 1604
Points : 3620
Reputation : 194
Join date : 07/04/2009

Bài gửiTiêu đề: Re: Chỉnh sửa cầu thang trong Revit 2014   31/3/2013, 13:59

Add/Remove Steps at an Open Run End

You can add or remove treads/risers from an open end of a run. If you add steps to the open end of the top run, they will be above the top elevation of the stair. Notice that the riser index number indicates + and the number of steps added.
Select the run component, and drag the filled dot control to add or remove treads/risers. In the following example, 3 steps were added to the top of the run.


Rotate a Run

Rotate a run by dragging the filled dot control at the end of a run (or by using the Rotate tool on the Modify panel).
Select the run component, and drag the filled dot control (at the open end) to rotate the run. If the run is connected to an automatic landing, the landing shape is adjusted to accommodate the new run angle.

Về Đầu Trang Go down
Xem lý lịch thành viên http://th3d.forumotion.net
Admin
Admin


Tổng số bài gửi : 1604
Points : 3620
Reputation : 194
Join date : 07/04/2009

Bài gửiTiêu đề: Re: Chỉnh sửa cầu thang trong Revit 2014   31/3/2013, 14:00

Balance Steps in a Run

You can balance the number of steps in a run, such as a winder run or spiral run, by manipulating one end of the run. The original stair height is maintained, but the configuration of steps changes.
Drag the arrow shape handle at one end of the run to change the configuration of the steps. In this example, the right winder leg is lengthened and the adjacent legs adjust so that the stair height is not changed.


Balance Steps in 2 Runs

You can balance the steps between 2 runs if you create the runs without an automatic landing or you delete the automatic landing after creating the stair.



  • Drag the filled dot control at the end of each run to adjust the number of steps.


  • Create a landing by picking the 2 runs or sketch a landing to connect the runs.

Về Đầu Trang Go down
Xem lý lịch thành viên http://th3d.forumotion.net
Admin
Admin


Tổng số bài gửi : 1604
Points : 3620
Reputation : 194
Join date : 07/04/2009

Bài gửiTiêu đề: Re: Chỉnh sửa cầu thang trong Revit 2014   31/3/2013, 14:01

Reposition a Winder Run Leg

You can reposition a leg in a winder run. Other legs in the winder run will remain in the same position, but steps will be added or deleted from the connected winder legs to maintain the original stair height.
Select the run, and drag the square control to move the leg of the winder to a new position. The placement of this control is determined by the Location Line setting when the run is created. In this example, the location line is Run: Left, so the control is on the left boundary of the run.

Moving the square control in the top winder leg down, results in a winder run similar to the following:

Adjust Headroom Clearance

One way to adjust a stair to meet the headroom clearance requirement is to modify the landing height. Other methods include repositioning a run and balancing the number of treads/risers between runs.
To adjust the landing height, In an elevation view, select the landing, and use the Move tool to change the landing position. (You could also modify the Height instance property for the landing). Notice that the steps adjust between the runs to accommodate the landing height change.

Modify Actual Run Width

You can change the width of a run directly in stair assembly edit mode.
Select the run, and drag the arrow shape control at one of the run edges to change the width. Notice that the width of the connected landing component changes as well.

Reshape a Landing

You can modify the shape of an automatic landing while keeping the runs connected as designed.
Select the landing, and drag the arrow shape controls at the edges to modify the landing size and shape.

Về Đầu Trang Go down
Xem lý lịch thành viên http://th3d.forumotion.net
giangnamqb91



Tổng số bài gửi : 8
Points : 10
Reputation : 0
Join date : 30/07/2014

Bài gửiTiêu đề: Re: Chỉnh sửa cầu thang trong Revit 2014   17/9/2015, 22:05

Thưa thầy! thầy cho em hỏi là nếu mình muốn chia đôi chiếu nghĩ để làm thêm 1 bậc có được không thầy. em đả thử bằng stair compenent mà không thành công. Mong thầy giúp đỡ ( không sữ dụng lệnh skecth, tại vì em muốn sau khi vẽ xong thì em có thể đánh số bậc được). Em cảm ơn thầy
Về Đầu Trang Go down
Xem lý lịch thành viên
Admin
Admin


Tổng số bài gửi : 1604
Points : 3620
Reputation : 194
Join date : 07/04/2009

Bài gửiTiêu đề: Re: Chỉnh sửa cầu thang trong Revit 2014   19/9/2015, 14:29

giangnamqb91 đã viết:
Thưa thầy! thầy cho em hỏi là nếu mình muốn chia đôi chiếu nghĩ để làm thêm 1 bậc có được không thầy. em đả thử bằng stair compenent mà không thành công. Mong thầy giúp đỡ ( không sữ dụng lệnh skecth, tại vì em muốn sau khi vẽ xong thì em có thể đánh số bậc được). Em cảm ơ
Bạn nên vẽ bằng Sketch vẫn đánh số bậc được. Bạn đọc bài này Vẽ cầu thang bằng Sketch
Về Đầu Trang Go down
Xem lý lịch thành viên http://th3d.forumotion.net
